Radial Leaded sex
Name:

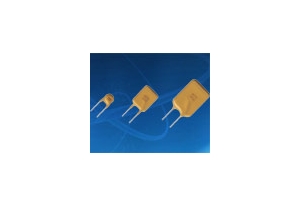

JK250 Series
Model:JK250
Category:
Radial Leaded sex
Product Features
:
voltage:250V
current:
60mA - 800mA
PDF Download
Parameter
Description
产品描述
JK250系列通信设备用自复保险丝是专门为通信交换机、配线架设计生产的过流保护器件。该系列产品多次经信息产业部(原邮电部)防护产品测试中心及国家技术监督局抽查,性能完全符合邮电行业标准“YDT 741-2002 通信设备过电流保护用正温度系数(PTC)热敏电阻器技术要求”。
产品型号
及技术参数
Model
Vmax
Imax
Ih
It
Rmin
Rmax
(V)
(A)
(mA)
(A)
(Ω)
(Ω)
JK250-060U
250
3
60
0.1
26.0
40.0
JK250-080U
250
3
80
0.2
14.0
22.0
JK250-090U
250
3
90
0.2
10.0
20.0
JK250-110U
250
3
110
0.2
6.0
12.0
JK250-120U
250
3
120
0.2
5.0
10.0
JK250-145U
250
3
145
0.3
3.5
6.5
JK250-180U
250
10
180
0.4
1.0
3.0
JK250-200U
250
10
200
0.4
3.0
3.0
JK250-400U
250
10
400
0.8
1.0
3.0
JK250-600U
250
10
600
1.2
0.6
2.0
JK250-800U
250
10
800
1.6
0.4
1.0
JK250-1000U
250
10
1000
2.0
0.3
0.6
JK250-1200U
250
10
1200
2.4
0.3
0.6
JK250-2000U
250
10
2000
4.0
0.2
0.3
外形产品
Model
Maximum Contour Size(mm)
Fig
A(max)
B(max)
C(typ)
D(max)
JK250-060U
6.0
9.3
3.8
5.1
3
JK250-080U
6.0
9.3
3.8
5.1
3
JK250-090U
6.0
9.3
3.8
5.1
3
JK250-110U
6.5
10.0
3.8
5.1
4
JK250-120U
7.0
10.0
3.8
5.1
4
JK250-145U
7.0
10.0
3.8
5.1
4
JK250-180U
10.4
14.5
3.8
5.1
4
JK250-200U
10.5
17.0
3.8
5.1
2
JK250-400U
10.5
17.0
3.8
5.1
2
JK250-600U
16.0
18.0
4.5
5.1
2
JK250-800U
20.0
22.0
4.5
5.1
2
JK250-1000U
15.0
23.0
6.0
5.1
2
JK250-1200U
18.0
15.0
5.0
10.1
2
JK250-2000U
22.0
33.0
5.0
10.1
2
产品特征
保持电流(I H):25℃静止空气环境中不触发PPTC自复保险丝突越的最高电流。
触发电流(I T):25℃静止空气环境中PPTC自复保险丝从低阻抗转为高阻抗的最小电流。
最大电压(V max):PPTC自复保险丝能承受的最大工作电压。
最大电流(I max):P35倍PTC自复保险丝能承受的最大电流。
动作时间(T trip):指定电流下的最大动作时间。
动作功率(Pd typ):25℃环境温度时PPTC自复保险丝动作状态下的消耗功率。
最小电阻(R min):25℃ 温度条件下最小零功率电阻。
最大电阻(R max):25℃ 温度条件下最大零功率电阻。
